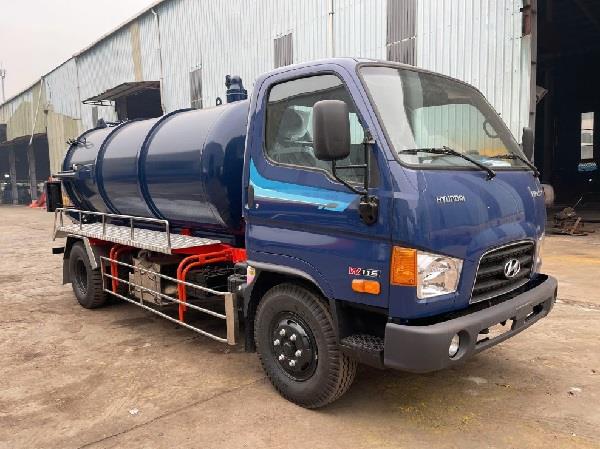

Xe hút bể phốt, chất thải 6 khối Hyundai 6m3

I. Thông số kỹ thuật xe chassy Hyundai

1. Đặc tính kỹ thuật xe cơ sở:

Linh kiện nhập khẩu từ Hàn Quốc

Động cơ Hyundai D4DB, 04 máy thẳng hàng, turbo tăng áp.

Dung tích xi-lanh: 3907 cc.

Công suất cực đại: 96 Kw /2900 vòng/phút.

Hộp số: 5 số tiến, 01 số lùi.

Tay lái trợ lực, điều chỉnh độ nghiêng.

Lốp xe : Trước: 8.25-16. Sau: 8.25-16

 2. Trang thiết bị theo tiêu chuẩn:

Quạt gió cabin, máy lạnh cabin, kính cửa chỉnh điện

Đèn trần, mồi thuốc lá

01 gương hậu trong cabin & 02 gương hậu ngoài.

01 bánh xe dự phòng, 01 bộ đồ nghề tiêu chuẩn

 3.Hệ thống phanh:  Thủy lực 2 dòng. Cơ cấu phanh loại tang trống.

 4. Hệ thống lái: Trục vít ecu bi, trợ lực thủy lực.

 5. Hệ thống treo: Phụ thuộc, nhíp lá, giảm chấn thuỷ lực

 6. Kích thước xe:

Kích thước tổng thể xe: 6760 x 2020 x 2760 mm

Chiều dài cơ sở : 3755 mm

 7. Thông số tải trọng:

Trọng lượng bản thân : 4805 Kg

Trọng lượng toàn bộ : 11490 Kg

Tải trọng cho phép :   Kg

 II. Phần chuyên dụng

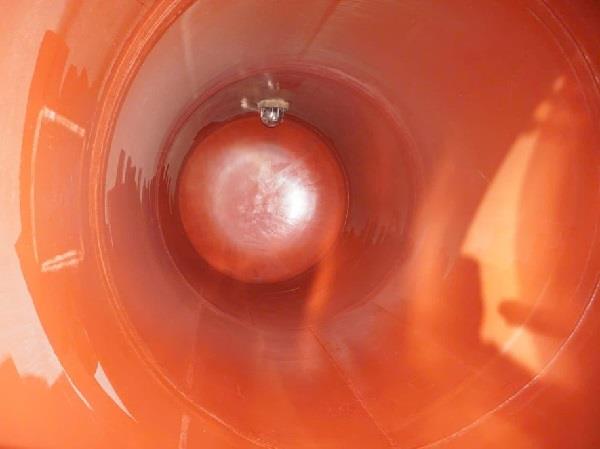

1. Bồn :

Dung tích bồn: 6 -7 m3

Kích thước bồn : 4160/3600 x 1470 x1470 mm

Quy cách bồn : Bồn hình trụ tròn được làm bằng thép SS400, thân bồn dày 5mm, chỏm: 6mm. Được gia công bằng công nghệ hàn tự động và bán tự động.

Chi tiết kỹ thuật:

– Áp suất lớn nhất chịu được: 15 PA.

– Thời gian hút đầy bồn: 10 phút đối với nước.

– Hút các loại chất thải dạng lỏng, bùn lỏng (nhũ tương…).

– Thông tắc cống rãnh thoát nước nhờ khả năng hút xả liên tục có khả năng lọc giữ lại cặn bã.

– Góc nâng cửa hậu lớn 90 độ, thuận tiện cho việc vệ sinh bồn chứa. Đóng mở khóa cửa hậu bằng thủy lực. Có gioăng cao su làm kín giảm va đập.

– Đổ xả cặn bã bằng hệ thống ben thủy lực. Góc đổ ben 49 độ.

2. Hệ thống van:

Van hút, xả xuất xứ Hàn Quốc. Khớp nối nhanh bằng inox304.

Van chống tràn: Khi đầy bồn tự động ngắt bơm hút tránh chất thải tràn vào bơm.

Van đảo chiều: Thay đổi chế độ hút xả bằng cách đảo chiều van.

Van an toàn: Đảm an toàn khi áp suất trong bồn hút quá cao.

3. Hệ thống bơm:

Kiểu loại : Bơm chân không vòng nước

Nhãn hiệu : KAMIKO SEIKO – Nhật Bản

Số loại: SW – 400

Công suất: 15 Kw

Lưu lượng: 5.500 L/phút

Áp suất chân không: 9.6 PA

4. Hệ thống thuỷ lực :

Xylanh nâng thân bồn : Xuất xứ Việt Nam

– Số lượng : 01

– Áp suất : 180 PA

Xylanh đóng mở nắp bồn : Xuất xứ Việt Nam

– Số lượng : 02

– Áp suất : 180 PA

Bơm thủy lực : Xuất xứ Đài Loan.

– Số lượng : 01

– Lưu lượng : 40-63 L/phút
